Plakalı Yapısal Kolon Tabanı Ankrajı

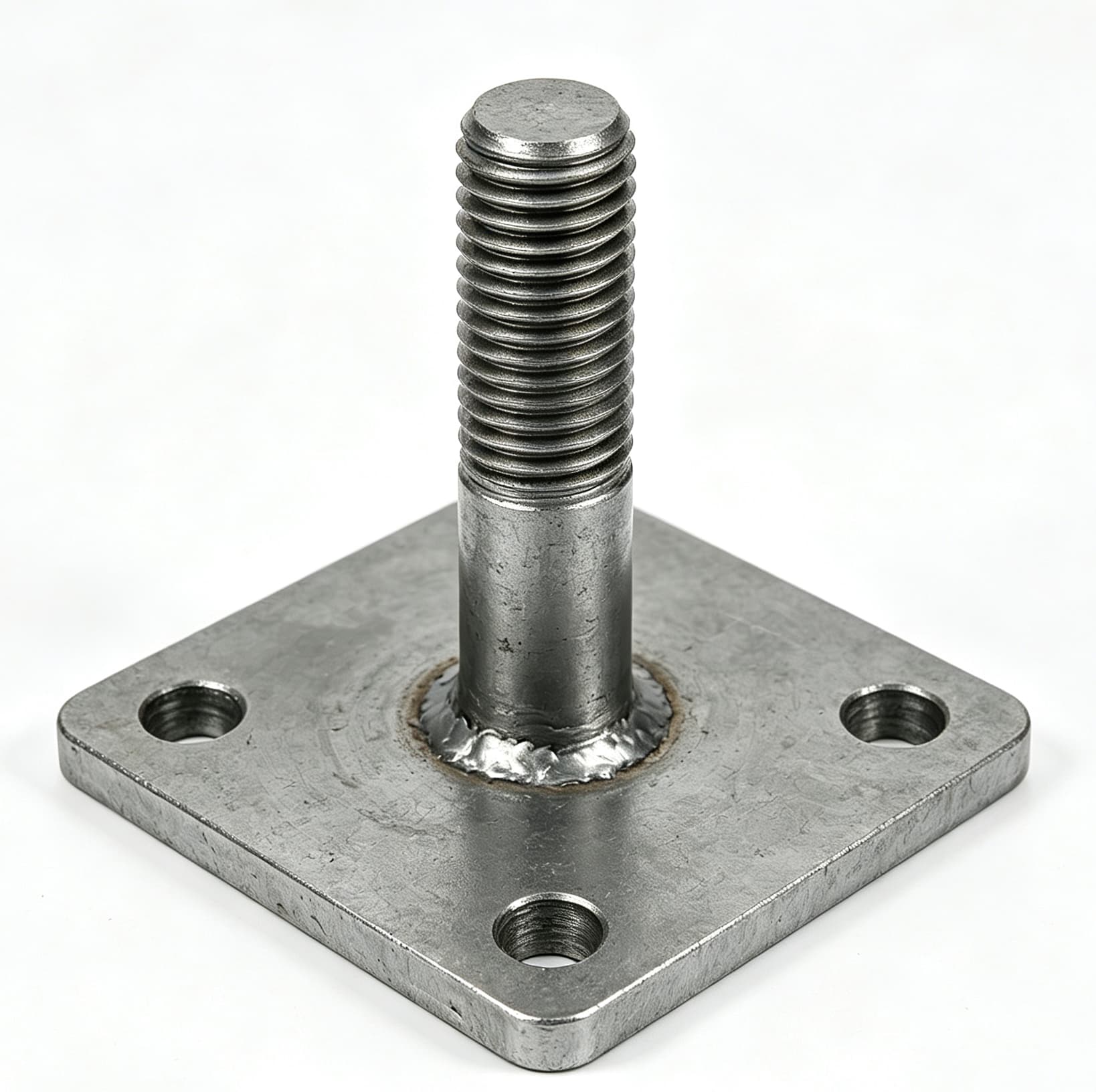

Bu yapısal kolon tabanı ankrajı, bina inşaatında çelik kolonların beton temellere sabitlenmesi için tasarlanmıştır. Düzenek, çelik taban plakasına kaynaklanmış dişli bir çubuğa sahiptir ve kolon yüklerini doğrudan temele aktaran sağlam bir montaj yüzeyi oluşturur. M16'dan M36'ya kadar çubuk çapları ve 800 mm'den 3000 mm'ye kadar toplam uzunlukları ve 100x100x10 mm'den 180x180x14 mm'ye kadar plaka boyutlarıyla sunulan bu ankraj, çok çeşitli kolon boyutlarına ve bina uygulamalarına hizmet eder. Sıcak daldırma galvaniz kaplamalı Q235B yapısal çelikten üretilen bu dübel, standart bina inşaatlarında güvenilir performans sağlar. Ankraj Cıvataları ve L tipi ankraj cıvatası genel temel ankrajına hizmet ederken, bu kolon tabanı ankrajı hassas hizalama gerektiren dikey kolon bağlantıları için özel olarak tasarlanmıştır.

Üretim süreci, yapısal bütünlüğü sağlamak için plakanın dişli çubuğa uygun nüfuzla hassas şekilde kaynaklanmasını içerir. Plaka, kurulumdan sonra kolonun doğru hizalanmasını sağlamak için çubuk eksenine göre kare şeklindedir. Kalite kontrol, kaynak muayenesini, boyut doğrulamasını, plaka düzlüğü kontrollerini ve kaplama kalınlığı ölçümünü içerir. Bu ankraj yaygın olarak ticari binalarda, endüstriyel tesislerde, köprü iskelelerinde ve ekipman temellerinde kullanılır. Plaka tasarımı, yükün betona eşit dağılımını sağlayarak lokal stres konsantrasyonlarını önler. Ağır yapısal uygulamalar için 9 şekilli ankraj bulonunun ve şemsiye tipi ankraj bulonunun kullanıldığı projelerde, bu kolon tabanı ankrajı standart bina kolonları için güvenilir yük aktarımı sağlar.

Kurulum, plakanın bitmiş yüzeyin altında belirtilen derinliğe konumlandırılacağı şekilde düzeneğin kalıba yerleştirilmesini içerir. Uygun sütun hizalamasını sağlamak için plaka düzleştirilmeli ve çubuk dikey tutulmalıdır. Beton yerleştirme sırasında doğru konumlandırmayı korumak için sıklıkla şablonlar veya mastarlar kullanılır. Beton sertleştikten sonra dişli çubuk kolon taban plakası için hazır bir bağlantı sağlar. Plaka tipi ankraj cıvatası benzer bir işlev görürken, bu sütun tabanı ankrajı standart bina inşaatı için optimize edilmiştir. Özel proje gereksinimlerini karşılamak için özel plaka boyutları ve çubuk uzunlukları üretilebilir.
