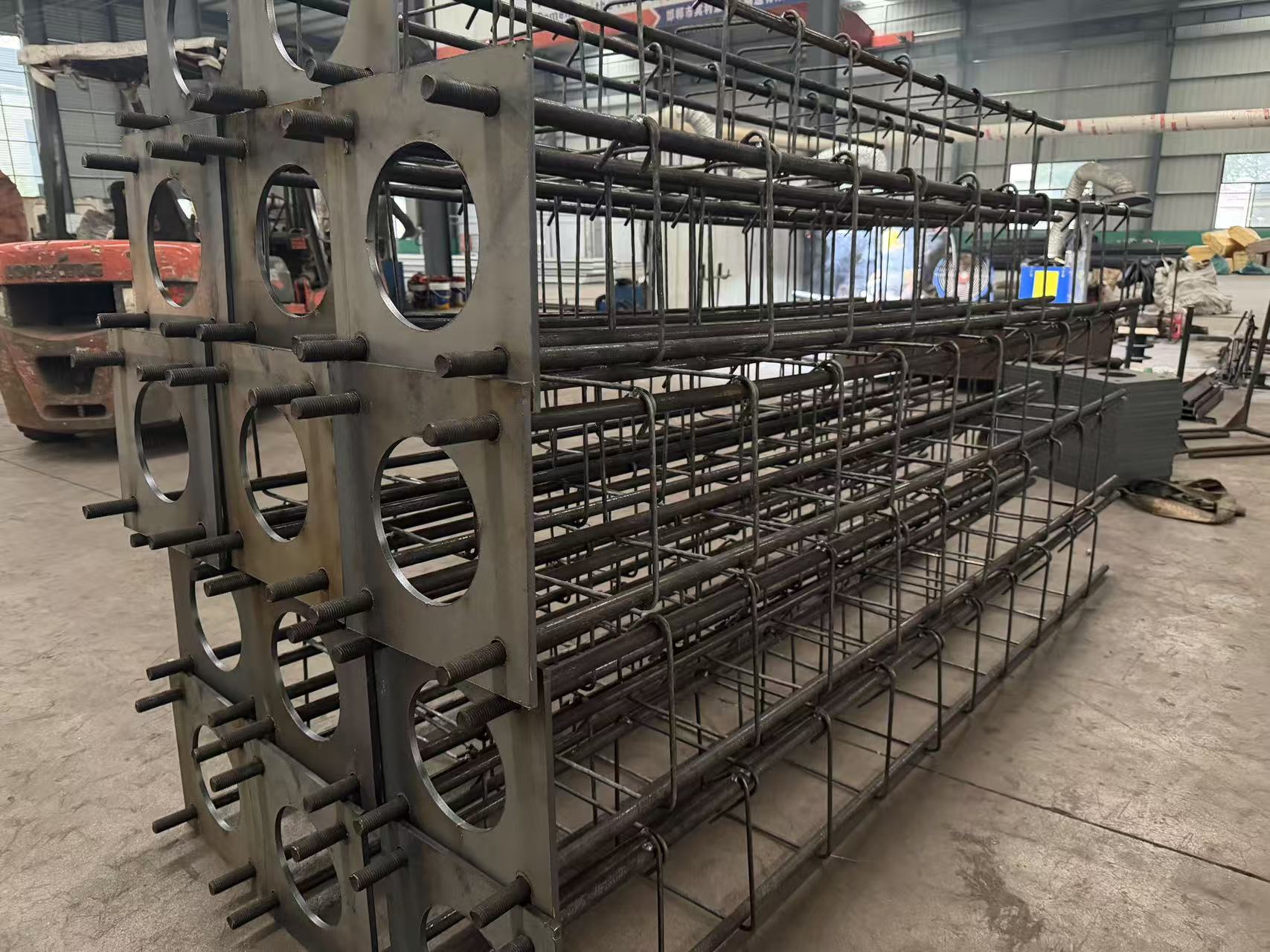

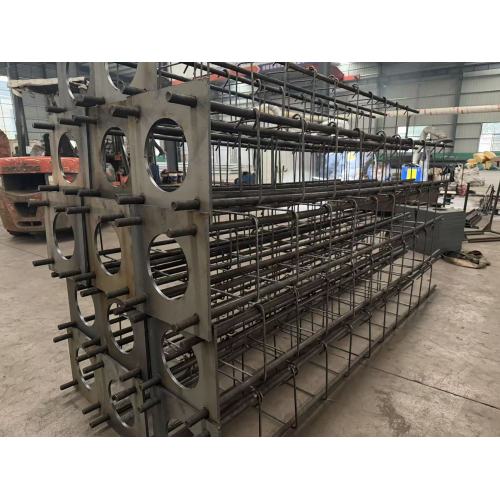

Ağır Kule Kaidesi için Çelik Cıvata Çerçevesi

Bu çelik cıvata çerçevesi, iletim hattı projelerinde, iletişim kulelerinde ve rüzgar türbini temellerinde ağır kule kaideleri için tasarlanmıştır. Çerçeve, kurulum boyunca doğru cıvata aralığını koruyan ağır takviye halkaları ve konumlandırma plakaları ile bir arada tutulan 6 ila 12 yüksek mukavemetli cıvatadan oluşan sağlam bir dairesel düzenlemeye sahiptir. M24'ten M42'ye kadar çapları ve 1000 mm'den 3000 mm'ye kadar uzunlukları bulunan bu çerçeve, en zorlu kule temel uygulamaları için tasarlanmıştır. Montaj, kapsamlı korozyon koruması için sıcak daldırma galvaniz kaplamalı Q345B yüksek mukavemetli yapısal çelikten üretilmiştir. L tipi ankraj cıvatası ve 9 şekilli ankraj cıvatası, daha hafif uygulamalar için ayrı temel bağlantı elemanları olarak görev yaparken, bu cıvata çerçevesi, kritik yük taşıyan kule yapıları için doğru cıvata yerleşimini sağlayan eksiksiz, önceden hizalanmış bir sistem sağlar.

Çerçeve, yapısal spesifikasyonları karşılayan tutarlı cıvata aralığı sağlamak için hassas mastarlar ve fikstürler kullanılarak kontrollü bir atölye ortamında üretilir. Ağır takviye halkaları belirli yüksekliklerde kaynaklanarak taşıma ve kurulum sırasında geometrisini koruyan sağlam bir montaj oluşturulur. Kalite kontrolü, boyut doğrulamayı, cıvata hizalama kontrollerini, kaynak muayenesini ve kaplama kalınlığı ölçümünü içerir. Bu cıvata çerçevesi, altyapı projelerinde iletim kuleleri, iletişim direkleri, rüzgar türbini tabanları ve büyük yapısal kaideler için yaygın olarak kullanılır. Şemsiye tipi ankraj cıvatası ve plaka tipi ankraj cıvatası ayrı ayrı ağır ankrajları tutarken, bu cıvata çerçevesi birden fazla hassas şekilde konumlandırılmış yüksek mukavemetli ankraj noktası gerektiren yapılar için koordineli bir temel çözümü sağlar.

Kurulum, çerçevenin temel kazısına yerleştirilmesini, yerleşik yerleştirme şablonu kullanılarak konumlandırılmasını, hassas şekilde tesviye edilmesini ve beton dökülmeden önce sabitlenmesini içerir. Açıkta kalan dişli uçlar, kule taban plakasının ek delme veya ayarlama gerekmeden takılması için hassas şekilde hizalanmış bir cıvata düzeni sağlar. Çerçeve tasarımı, ayrı ayrı cıvata ölçümü ve konumlandırma ihtiyacını ortadan kaldırır, doğruluk sağlarken sahada önemli ölçüde zaman ve işçilikten tasarruf sağlar. Yüksek gerilim iletim hatları ve rüzgar santralleri gibi kritik altyapı projeleri için bu cıvatalı çerçeve, aşırı yüklere dayanması gereken yapılar için gereken doğruluğu ve güvenilirliği sağlar. Özel proje gereksinimlerini karşılamak için özel cıvata desenleri, cıvata çapları ve çerçeve boyutları üretilebilir ve temel sisteminin yapısal tasarıma tam olarak uyması sağlanır.
