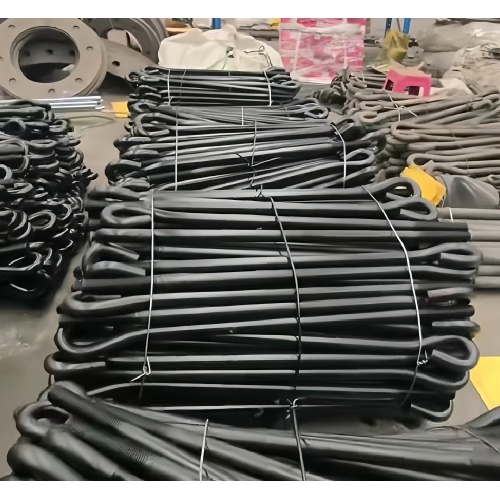

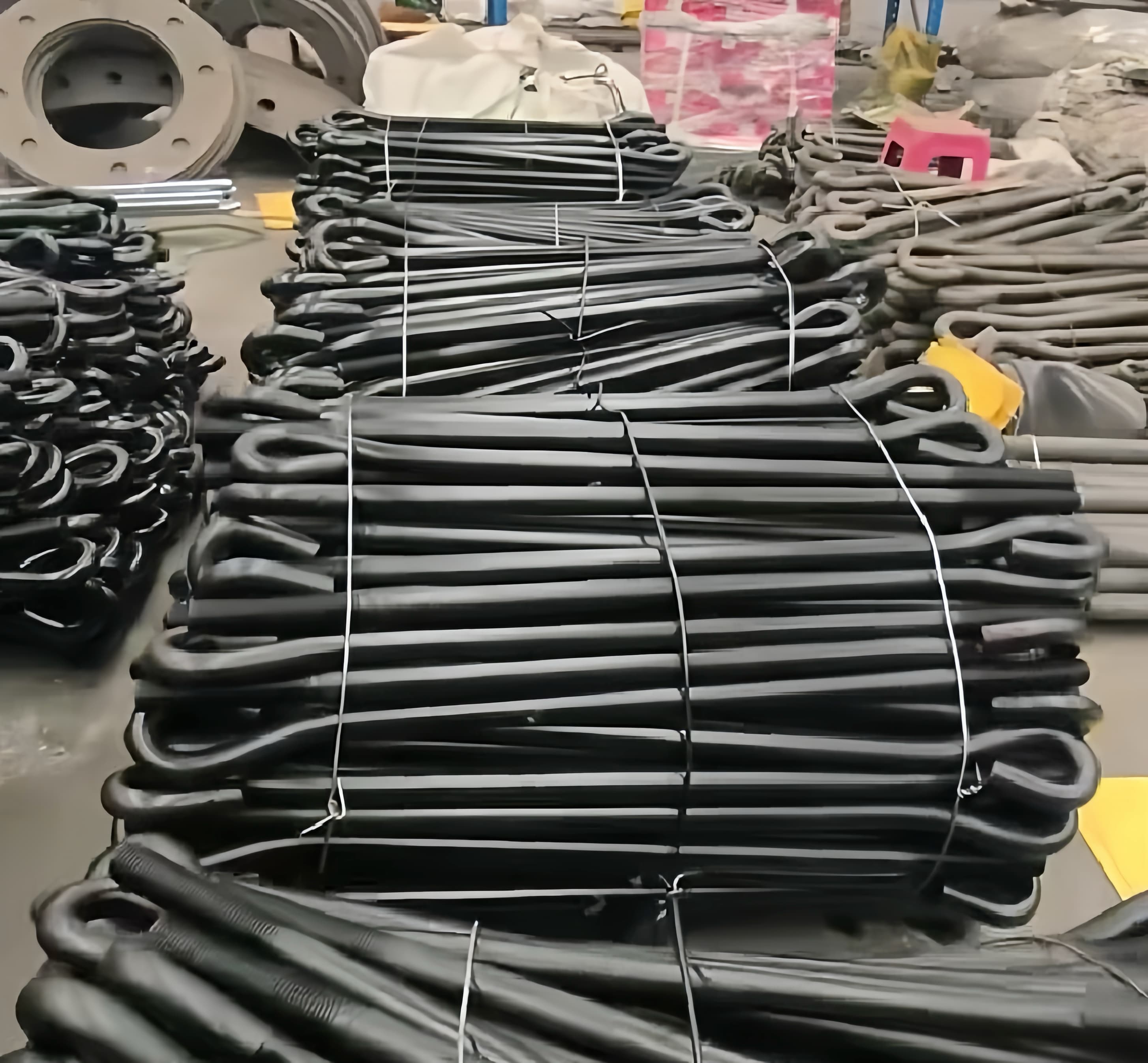

Kule Temelleri için Ters Bükme Kancalı Ankraj

Bu ters bükülme kancalı ankraj, olağanüstü çekilme direncinin gerekli olduğu kule ve direk uygulamaları için tasarlanmış yüksek mukavemetli bir temel bağlantı elemanıdır. Alt uçtaki ayırt edici ters kanca konfigürasyonu, betonla pozitif bir mekanik kenetlenme oluşturarak, gerilim altında standart L tipi ankrajlardan önemli ölçüde daha iyi performans gösterir. M14'ten M36'ya kadar çapları ve 800 mm'den 3000 mm'ye kadar uzunlukları bulunan bu ankraj, iletim kuleleri, iletişim direkleri, rüzgar türbini temelleri ve ağır sanayi kolonları için uygundur. Ankraj, dış mekan servis ortamlarında korozyona karşı koruma sağlamak için sıcak daldırma galvaniz kaplamalı, Q345B yapısal çelik veya 40Cr alaşımlı çelikten üretilmiştir. Standart Ankraj Cıvataları ankraj için düz veya basit bükülmüş geometriye dayanırken, ters kanca tasarımı üstün çekme kapasitesine daha büyük bir beton kütlesiyle mekanik bağlantı yoluyla ulaşır.

Üretim süreci, tutarlı şekli ve yapısal bütünlüğü korumak için kanca ucunun hassas bir şekilde sıcak dövülmesini içerir. Çelik, ters kanca geometrisini oluşturmak için ısıtılır ve şekillendirilir, ardından gerekli mukavemet ve tokluğu elde etmek için ısıl işleme tabi tutulur. Standart somun uyumu için doğru dişler üretmek üzere diş haddeleme işlemi takip eder. Kalite kontrol, herhangi bir yüzey veya yüzey altı kusurunu tespit etmek için kanca alanının manyetik parçacık muayenesini, boyut doğrulamasını, kaplama kalınlığı ölçümünü ve çekme testini içerir. Ters kancalı ankrajlar sıklıkla kule vinci tabanları, rüzgar türbini temelleri, büyük endüstriyel ekipman ankrajları ve köprü altyapı elemanları için belirtilir. Ters kanca geometrisi, daha basit konfigürasyonların başaramayacağı bir çekme direnci sağlar. Standart bina yükleri için L tipi ankraj cıvatasının kullanıldığı projelerde, bu ters kancalı ankraj, kritik altyapı uygulamaları için ihtiyaç duyulan gelişmiş kapasiteyi sağlar.

Kurulum, kancanın temel içerisinde dikkatli bir şekilde konumlandırılmasını gerektirir. Ankraj etkinliğini en üst düzeye çıkarmak için kancanın doğru yönlendirilmesi gerekir ve tam yerleşmeyi sağlamak için ankrajın doğru derinliğe yerleştirilmesi gerekir. Tasarımın tam performans potansiyeline ulaşmak için doğru kurulum teknikleri şarttır. Altyapı projeleri için bu ankrajlar, kritik bağlantılar için kanıtlanmış tasarımın getirdiği güveni sağlar. Şemsiye tipi ankraj cıvatası ve plaka tipi ankraj cıvatası farklı yük dağıtım rollerine hizmet ederken ters kancalı ankraj, mekanik kilitleme yoluyla saf çekme kapasitesine odaklanır. Hafif direk ankraj kafesi sistemleri dairesel bir düzende birden fazla düz cıvata kullanabilir, ancak ters kancalı ankraj tipik olarak maksimum çekilme direnci gerektiren bireysel ağır yük bağlantıları için belirlenir. Özel proje gereksinimlerini karşılamak için özel kanca boyutları ve çubuk uzunlukları üretilebilir ve ankrajın yapısal tasarıma tam olarak uyması sağlanır.
