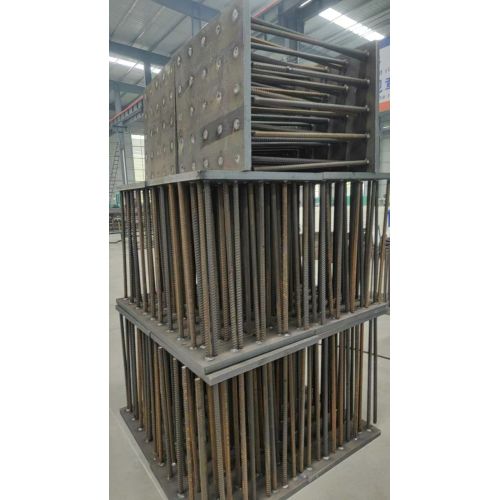

Yapısal Çelik Bağlantılar için Dökme Ankraj Plakası

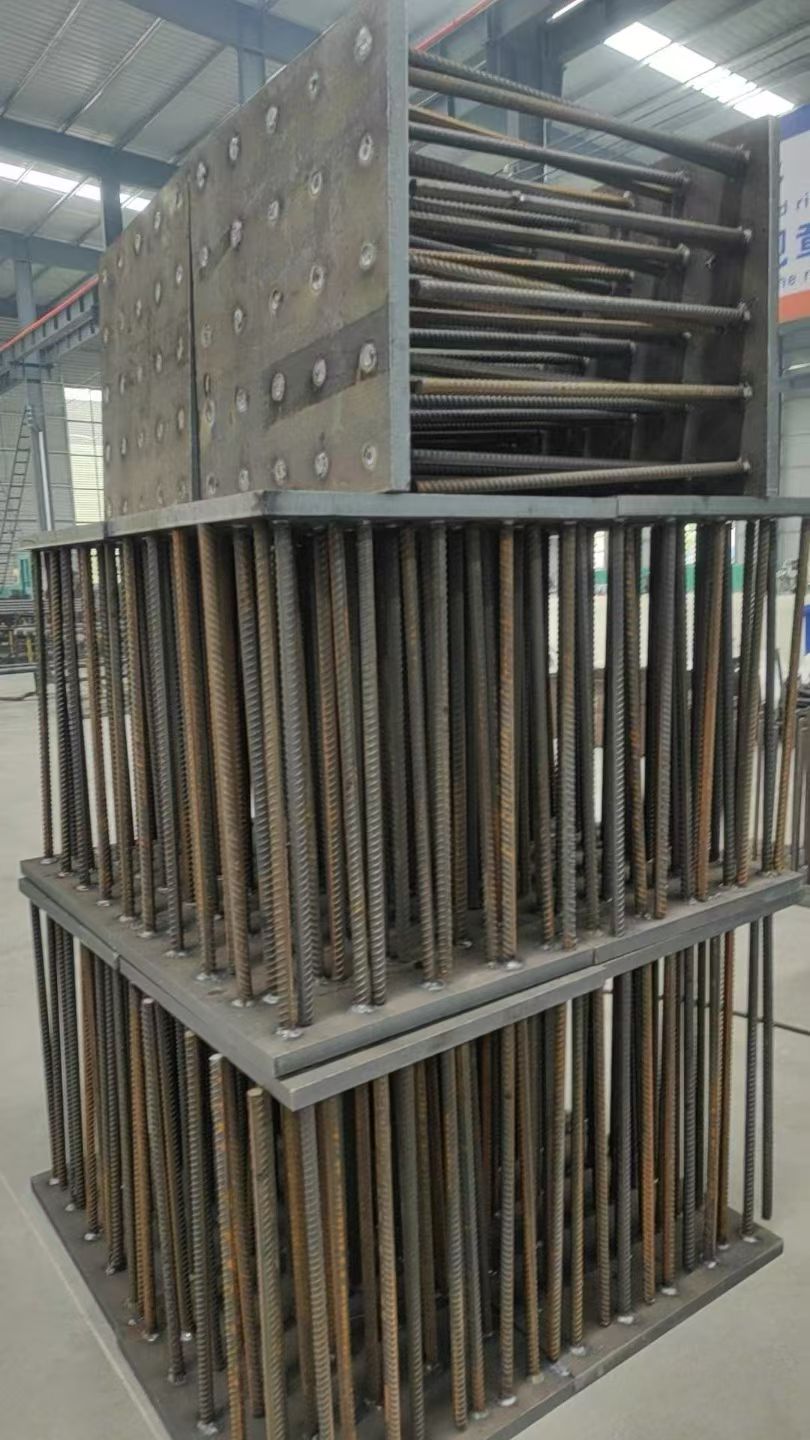

Bu dökme ankraj plakası, çelik kirişlerin ve kolonların beton temellere güvenli bir şekilde bağlanması gereken bina inşaatlarındaki yapısal çelik bağlantılar için tasarlanmıştır. Plakada, dökme sırasında doğrudan betonun içine gömülen, arka yüzeye kaynaklanmış ankraj saplamaları veya takviye çubukları bulunur. Beton sertleştikten sonra açıkta kalan plaka yüzeyi, yapısal çelik elemanların kaynaklanması veya cıvatalanması için düz, sağlam bir taban sağlar. Plaka, yük gereksinimlerine bağlı olarak kalınlığı 10 mm'den 20 mm'ye kadar değişen Q345B yapısal çelikten imal edilmiştir. Ankraj saplamaları, beton kütlesine eşit yük aktarımı sağlamak için hesaplanmış bir düzende düzenlenmiştir. Ankraj Cıvataları ve L tipi ankraj cıvatası bireysel noktasal sabitleme sağlarken, bu dökme plaka, ağır yapısal yüklerin dağıtılması için daha geniş bir dayanma yüzeyi sunar.

Üretim süreci, çelik levhanın belirtilen boyutlara hassas bir şekilde kesilmesini, ankraj saplamalarının gerekli modelde kaynaklanmasını ve gerektiğinde bitirme işlemlerini içerir. Yük altında güvenilir performans sağlamak için her kaynak kalite ve nüfuz açısından incelenir. Plaka yüzeyi, çelik bağlantılar için düzgün bir montaj yüzeyi sağlamak üzere düz bir şekilde taşlanmıştır. Bu ürün yaygın olarak çelik çerçeve konstrüksiyonlarında, köprü alt yapılarında, ağır ekipman temellerinde ve endüstriyel bina kolonlarında kullanılmaktadır. Özel ankraj için 9 şekilli ankraj cıvatasının ve şemsiye tipi ankraj cıvatasının kullanıldığı projelerde, bu dökme plakalar birincil yapısal bağlantıları gerçekleştirir.

Kurulum, dökmeden önce plakanın beton kalıp içine dikkatlice yerleştirilmesini gerektirir. Plakanın yukarıdaki yapısal çelikle uygun şekilde hizalanmasını sağlamak için doğru yüksekliğe ayarlanması ve tam olarak dengelenmesi gerekir. Beton yerleştirme sırasında doğru konumlandırmayı sağlamak için sıklıkla şablonlar veya destek sistemleri kullanılır. Sertleştikten sonra açıkta kalan plaka, çelik kirişler ve kolonlar için hazır bir bağlantı noktası sağlar. Plaka tipi ankraj cıvatası kolon tabanı bağlantıları için benzer bir işlev görürken, bu dökme plaka daha büyük dayanma yüzeyleri gerektiren daha karmaşık yapısal çelik bağlantılar için tasarlanmıştır.
